SH-UVW4003是紫外光固化遮蔽保護油墨，此油墨在鋁合金，不銹鋼上附著力優良，具有優良的耐切削液，耐噴砂優良，去膜干凈,涂膜硬度高，適合噴涂生產。此款油墨在拋光不銹鋼，鋁合金上附著力優良，噴涂平整性好，不流掛，具有良好的耐CNC加工 抗拉絲，抗噴砂，脫膜快，硬度高等優點。能有效的防止工件在制造過程中的刮劃，能大幅度的提高良率。

  ?  工藝制程

對不繡鋼，鋁合金基材表面清洗----噴涂（油墨與稀釋劑1:1攪拌，鹽田2號杯粘度10-12秒，膜厚控制在40-50UM）---預烤（60-70℃  5-8分鐘）---UV固化（1500-1800MJ/CM2  硬度 2H  附著力5B)---CNC加工---拉絲---抗噴砂--- 退膜（專用脫膜水 70-80℃  5-10分鐘）

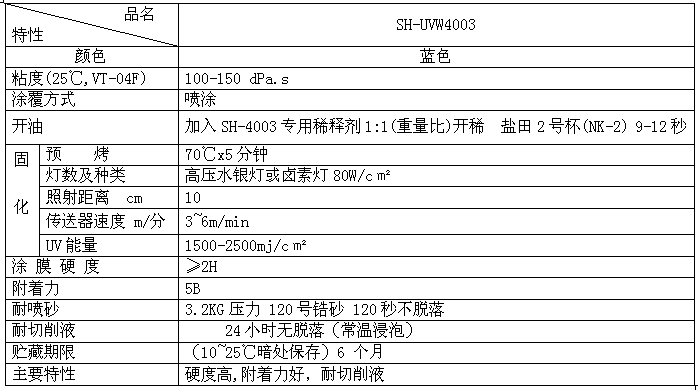

  ?  工藝參數

   ?  注意事項


1、開油：

     1.1 按1:1添加我司匹配的稀釋劑，粘度鹽田2杯9-12秒（25℃）；
     1.2 充分攪拌30min，靜置5-15min使油墨粘度穩定之后再行使用。
2、前處理：清除基板表面的氧化物、油類、酯類或其它污染物質，并完全烘干，避免手指接觸   以免造成油墨附著力不良。
3、涂膜：噴涂 膜厚控制在45-50μm。
4、固化條件：
    4.1先預烤：70℃x5分鐘
    4.2 UV固化 1500-2500mj/c㎡。
5、退膜：80℃退膜液3-5分鐘。


   ?常見問題及原因分析


    油墨UV固化不干：1、工藝問題--UV能量偏低；2、印刷問題--網印油墨厚度偏高；3、油墨問題--油墨粘度太高、使用不當稀釋劑、油墨質量引起。
    油墨附著力不佳： 1、前處理工藝問題--基材表面不潔，有油脂等污物；2、固化不良--UV固化能量偏低；3、油墨問題--油墨質量引起，固化速度不夠快。
    油墨退膜不凈：    1、生產工藝問題--UV固化能量偏高或偏低；2、油墨問題--退膜液（NaOH水溶液）濃度、溫度偏低；油墨質量引起。
